Vue 1 : Définition d'un masque.





Informations

Images/Créer une image masque

Afin d'éviter les erreurs de démodulation d'une image phasée, il y a lieu de créer un masque permettant de définir la zone "intéressante" de l'image. La vue 1 montre une image phasée différence modulo 256 d'une poutre en interférométrie de speckle. On reconnaît le fond de l'image à droite et à gauche de la poutre à éliminer lors de la démodulation.

bullet

Définir à la souris un rectangle "tracker" de la zone à ajouter ou à retirer.

bullet

Les zones numérisées s'affichent en couleur sur l'image pendant l'opération de définition du masque.

bullet

Après appui sur le bouton OK, une nouvelle fenêtre est créee (vue 2) qui ne contient que des pixels blancs et noirs. Tous les pixels noirs seront ignorés pendant l'opération de démodulation.

Remarques

bullet

Le masque peut être rectangulaire (ou carré), elliptique (ou circulaire) et quelconque.

bullet

Le masque quelconque est défini en "coloriant" la zone à la souris (en maintenant le bouton gauche appuyé).

bullet

Ajouter zone : Permet d'ajouter une nouvelle surface à l'image masque, pour définir des formes complexes.

bullet

Retirer zone : Permet de retirer une zone au masque. Par exemple, pour définir un masque annulaire...

Voir aussi

bullet

Acquisition d'images phasées

bullet

Démodulation d'une image phasée

Messages d'erreurs

bullet

Aucun

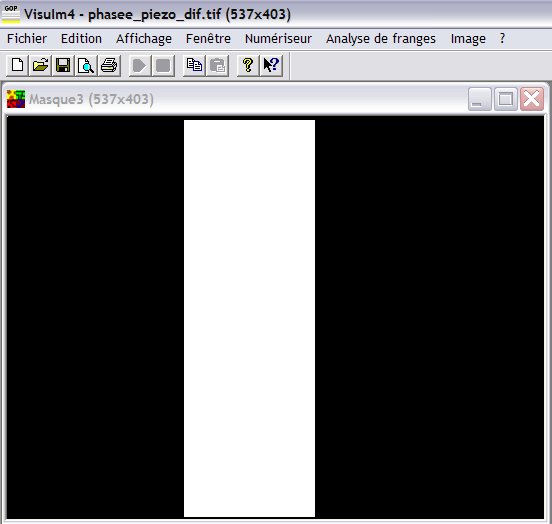

Vue 2 : image masque créée. Le masque sera utile pour l'opération de démodulation.
