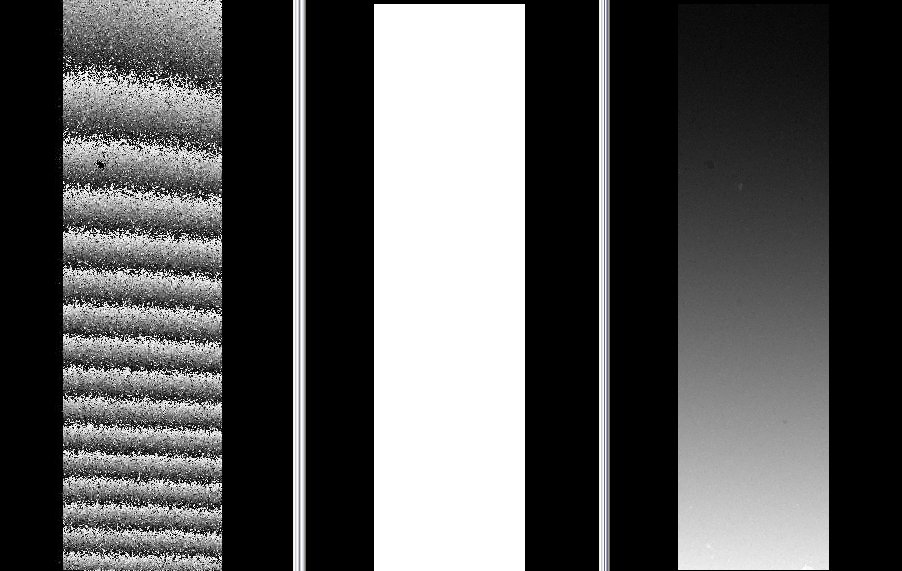

Vue 1 : Image phasée différence modulo 256, image masque et image demodulée en interférométrie de speckle





Informations

Analyse de franges/Images phasées/Démoduler image phasée

bullet

Dans le montage en interférométrie de speckle, l’objet de référence est monté sur un translateur piézo-électrique qui permet de faire varier le chemin optique du faisceau de référence et d’obtenir des images phasées pour l'objet dans une situation initiale (1), puis dans une situation finale (2) après lui avoir appliqué une déformation.

bullet

Dans le montage en lumière structurée (Moiré), les franges sont projetées sur l'objet d'étude (par un interféromètre ou un vidéo projecteur). La méthode consiste à enregistrer quatre images des franges déphasées de 0, p /2, p et 3p /2 pour l'objet de référence plan (situation 1) et pour l'objet dont le relief est à étudier (situation 2). Il suffit pour cela de déplacer l'interféromètre (ex : prisme de Wollaston) grâce à une platine motorisée.

bullet

L'image de gauche de la vue 1 montre la différence modulo 256 : situation 2 - situation 1. Cette image présente des "plis" (fonction arc tangente).

bullet

L'opération de démodulation consiste à "déplier" cette image en levant l'ambiguïté modulo 2p de la fonction arc tangente par un algorithme de suivi de chemin.

bullet

L'image du milieu de la vue 1 montre l'image masque. Le masque permet d'éliminer toutes les zones inintéressantes de l'image phasée et d'éviter les erreurs de démodulation.

bullet

L'image de droite de la vue 1 montre le résultat de l'opération de démodulation : les zones les plus déformées (ou à l'altitude la plus élevée) sont blanches, les zones les moins déformées (ou à l'altitude la plus faible) sont noires.

Remarques

bullet

La modification des paramètres de démodulation (vue 2) est utile pour affiner l'opération de démodulation et supprimer les erreurs commises par l'algorithme de suivi de chemin. La mise à jour des options est automatique.

bullet

Les options peuvent être affinées par un choix de l'utilisateur. Le bouton Par défaut permet d'initialiser les options à la configuration initiale.

bullet

La case à cocher Inversion luminances de l'image phasée permet d'inverser le sens de la déformation (l'altitude) de l'image démodulée. Une bosse va devenir un creux, et réciproquement...





Voir aussi

bullet

Acquisition d'images phasées

bullet

Calcul d'une image phasée à 4 images

bullet

Opérations mathématiques et logiques, notamment soustraction modulo 256

bullet

Étalonnage de l'image

bullet

Image masque

Messages d'erreurs

bullet

Le bouton Démoduler est invalide si l'image phasée est identique à l'image masque.

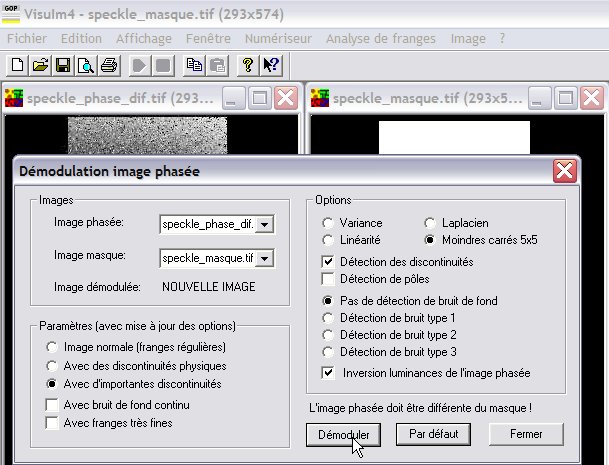

Vue 2 : Boîte de dialogue Démodulation image phasée
